Sondeergrafieken

De sondeergrafieken geven, in functie van de diepte ( = neerwaarts georiënteerde grafiekas), respectievelijk volgende grootheden :

(1) puntweerstand qc in N/mm² (rode kromme in onderstaand diagram)

(2) de ideële paalpuntweerstand qu in N/mm² berekend volgens De Beer ( blauwe kromme in diagram)

(3) totale wrijvingsweerstand Fl in kN (enkel bij mechanische sonden - groene kromme in diagram).

(4) locale wrijving fs in N/mm² (enkel bij electrische sonden)

(5) wrijvingsgetal Rf in % (enkel bij electrische sonden) met de hieruit afgeleide grondherkenning

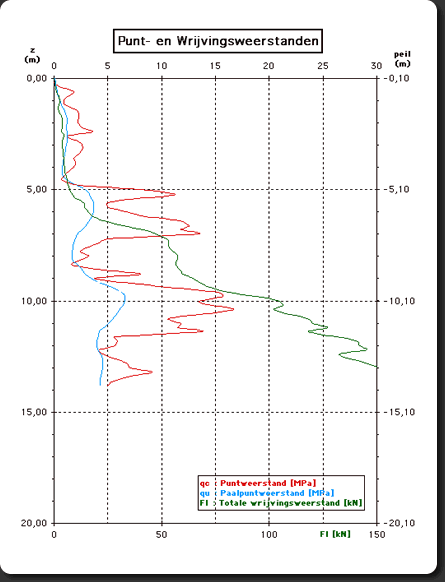

Punt- en Wrijvingsweerstanden - Sondeergrafiek

Alle meetresultaten worden tevens in tabelvorm verstrekt.
