Elektrische diepsondering

Elektrische CPT-sonderingen

Dit is de modernste vorm van sonderen. Men bekomt meer informatie dan uit de klassieke mechanische sonderingen. Naast de opmeting van de puntweerstand wordt immers ook, laag per laag, de lokale grondwrijving opgemeten. De gecombineerde kennis van de lokale punt- en wrijvingsweerstand laat een exacte herkenning van de gesondeerde grondsoorten toe. Deze sonde kan tevens uitgerust worden met een filter (zie figuur) met waterspanningsmeter welke toelaat om op elke gewenste diepte zowel de exacte porieënwaterdruk als de doorlatendheid van de grond op te meten. Dit is bijvoorbeeld van belang bij grondwerken waar een grondwaterverlaging van belang is of bij saneringsprojecten.

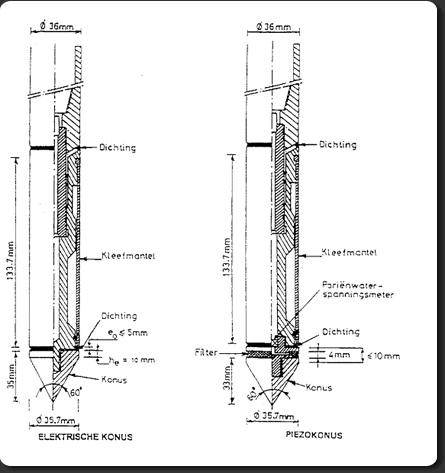

Schema elektrische diepsondering

De electrische conus beantwoordt aan dezelfde ISSMFE-beschrijving als voor de mechanische sonderingen. Bij deze sonderingen zitten conus en mantelbuis vast op elkaar. Ze worden steeds tegelijk de grond ingedrukt aan een snelheid van 20 mm/sec, waardoor men kan spreken van “continu” sonderen (er is geen discontinue rups-beweging zoals bij de mechanische sonderingen).

In plaats van de conusweerstand te meten via een manometer welke boven de grond is geplaatst heeft men hier het meetlichaam onmiddellijk boven de vaste conus aangebracht en wordt de electronisch opgemeten puntweerstand electrisch naar boven gebracht. Na deling door de conussectie verkrijgt men de grootheid qc [N/mm² of MPa]. Tevens voorziet men een kleefmantel (150 cm²) net boven en met zelfde buitendiameter als de conus (3.57 cm). Deze is voorzien van een meetlichaam waarmee de zijdelingse wrijvingsweerstand, die door de omgevende grond op de kleefmantel tijdens het indrukken wordt uitgeoefend, electronisch wordt opgemeten. Deze laatste wordt, na deling door het kleefmanteloppervlak, uitgedrukt als een kleefspanning met notatie fs [in N/mm2 of MPa]

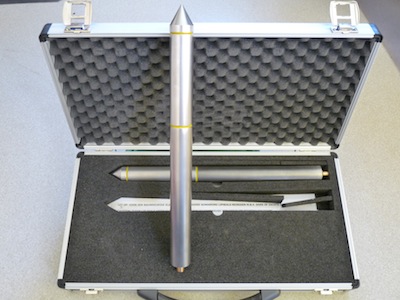

Foto elektrische diepsondering
